Dàn trao đổi nhiệt máy nén khí

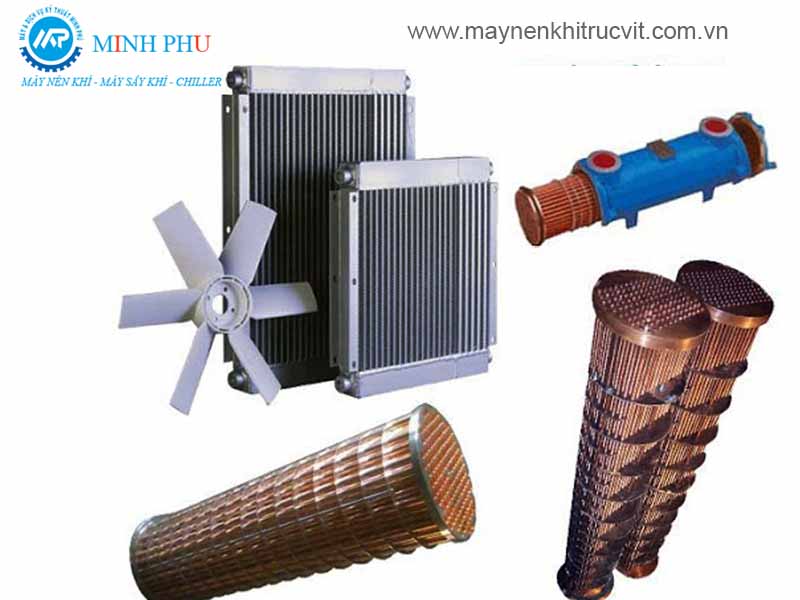

Két giải nhiệt máy nén khí (Dàn trao đổi nhiệt máy nén khí) bao gồm các loại chính sau:
- Két giải nhiệt kép-làm mát bằng khí (két dầu kết hợp giải nhiệt khí) loại này là thông dụng nhất kể cả máy đời cũ, máy nhỏ. Đặc điểm két này là thường kết hợp quạt làm mát có 2 đến 8 cánh dạng thổi hoặc hút gió. Với những máy nén khí đời mới két này thường nhỏ lại và có xu hướng dầy nên. Được hút hoặc thổi bằng quạt ly tâm. Két được làm nguyên khối thân két có 4 cửa. Hai cửa lớn chiếm 30 đến 40% điện tích mặt thoáng két. Mục đích làm mát khí nén đầu ra trước khí đưa vào bình tích áp hoặc vào hệ thống phân phối khí. Hai cửa thường có đường kính nhỏ hơn là cửa vào/ra của dầu. Đây là chức năng quan trọng nhất của Dàn trao đổi nhiệt máy nén khí và chiếm từ 60 đến 70% diện tích mặt thoáng của két giải nhiệt.
- Dàn giải nhiệt -làm mát bằng nước. Loại này thường thấy với những máy nén khí có công suất lớn. Tùy từng hãng thiết kế và công suất mà Dàn trao đổi nhiệt có thể kết hợp làm mát bằng khí. Thậm chí là cả hai hình thức làm mát như một số model của máy Sulair.
Thiết bị trao đổi nhiệt dạng ống chùm
Thiết bị trao đổi nhiệt dạng ống chùm là thế hệ mới của THIẾT BỊ TRAO ĐỔI NHIỆT, không giống như các sản phẩm thường, thiết bị có diện tích bề mặt trao đổi được phân bố trên các chùm ống nhỏ thay vì 1 ống lớn. Các chùm ống graphite được kết hợp chặt chẽ với vỏ bằng thép carbon, và được bịt kín bởi các vành và 2 đầu với các vòng đệm O-ring được làm bằng vật liệu đệm chất lượng cao.
Thiết kế đặc biệt của TBTĐN nhiều chùm ống cho phép lưu thông 1 dòng hoặc dòng ngược trở lại, và vài ứng dụng khác trên cùng 1 máy.
Ưu điểm Thiết bị trao đổi nhiệt dạng ống chùm
- Năng suất cao với diện tích trao đổi nhiệt
- Tiết kiệm diện tích trao đổi lên 40%.
-Thiết kế theo môdun.
- Hoạt động đa năng trên một máy.
- Dễ sử dụng.
- Tiết kiệm không gian bởi thiết kế nhỏ gọn.
- Tiết kiệm trên 80% chi phí dịch vụ và sửa chữa.
- Có thể thiết kế nằm ngang hoặc nằm dọc
- Tính năng chống nhiễm bẩn.
Ứng dụng Thiết bị trao đổi nhiệt dạng ống chùm
Thiết bị TRAO ĐỔI NHIỆT nhiều chùm ống được ứngdụng rộng rãi trong các quy trình hóa học như:
- Làm lạnh
- Gia nhiệt
- Thiết bị ngưng tụ
- Quá trình bay hơi ( tuần hoàn tựnhiên hoặc cưỡng bức)
- Máy bay hơi
